N.F 와샤

N.F 무소음 와샤는 기초층에 배수판을 배치하고 배수판의 콘크리트가 유입되는 컵안에 부재이며 컵 내부 바닥면에서 배치하여 콘크리트타카 32mm못을

사용 명칭 N.F 무소음 와샤를 관통하여 기초층에 배수판과 함께 고정되며 마감누름 콘트리트 타설 시 마감누름층 기초층 배수판등이

컬링에 의한 현상으로 인해 상부로 이격되지 않도록 하나의 연결체로 융합시켜주는 방식입니다

하나로 융합시켜줌으로써 차량 통행 시 컬링현상으로 인한 이격, 소음 발생 및 그로 인한 균열 및 파손으로부터 보호합니다

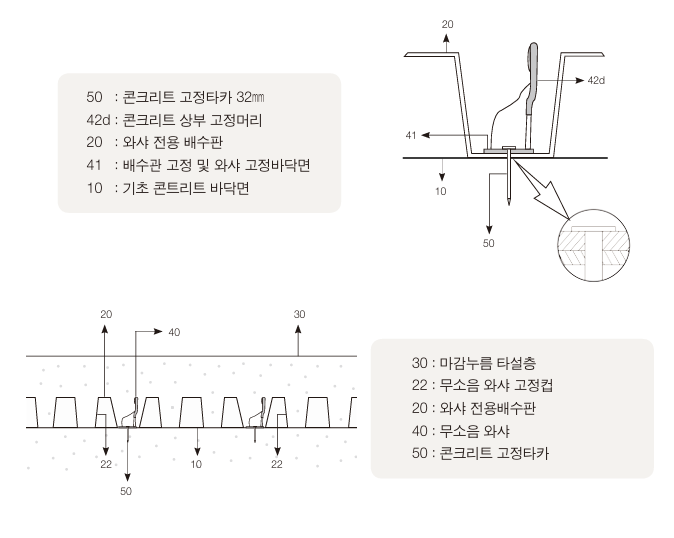

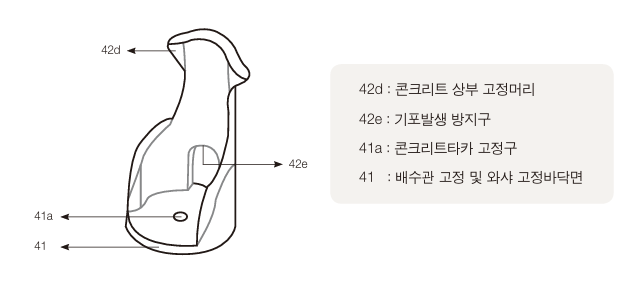

N.F 와샤 구조

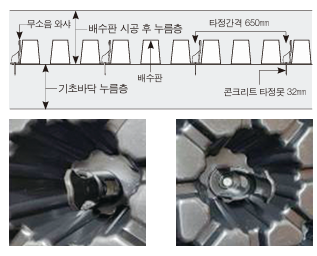

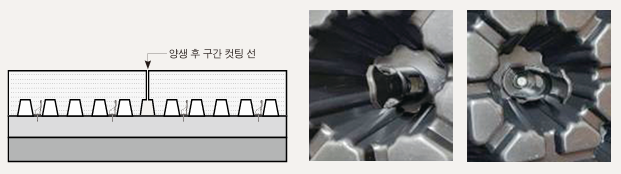

무소음 와샤 시공 설명

시공 구간 및 방식

시공 구간

바닥 배수관 시공 후 주요 시공 구간은 차량 통행로

구간 및 기둥 각각의 면과 주차구역 일부 구간에 시공

시공방식

지하주차장 바닥 배수판 시공 후 차량 통행로 및 주차 구간이 표기된 도면을 확인 후 차량 통행로 구간은 m2 기준 무소음 와샤

2~3개, 차량 통행로 구간 기둥 각면 2개, 주차구간 m2 기준 1~2개를 콘크리트 타정건을 사용하여 con'c가 유입되는 배수판 홀컵 안에 일정 간격으로 시공하여 고정못은 32mm를 사용

N.F 와샤 시공 효과

con’c 마감 누름 타설 시 배관압력으로부터 배수판의 밀림을 방지하며 차량통행로 및 기둥면 구간 비움없이 전구간 배수판을 시공함으로써 결로수가 상부로 흡수되는 현상을 방지합니다.
배수판이 기초바닥면에 밀착되도록 잡아주며 con’c 마감누름 타설 시 기초층과 일체화를 시켜줌으로써 컬링 현상으로 발생되는 이격을 최소화 시켜줍니다.
이로써 주차장 내 차량통행로 통행 시 눌림에 의한 소음 및 균열을 막아줌으로써(소음 및 균열로 인한) 추가 보수공사로 인해 발생되는 많은 비용이 절감됩니다.

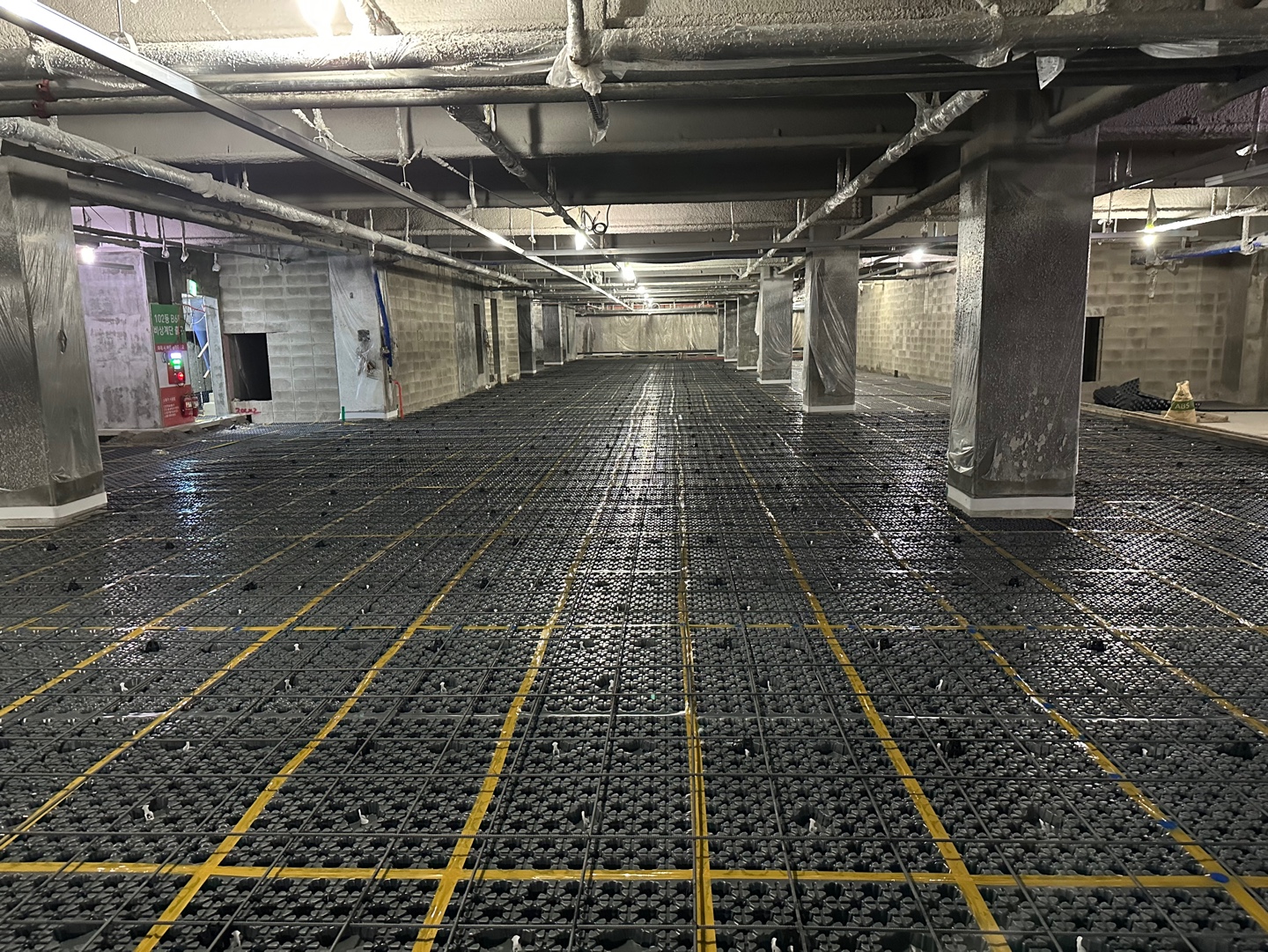

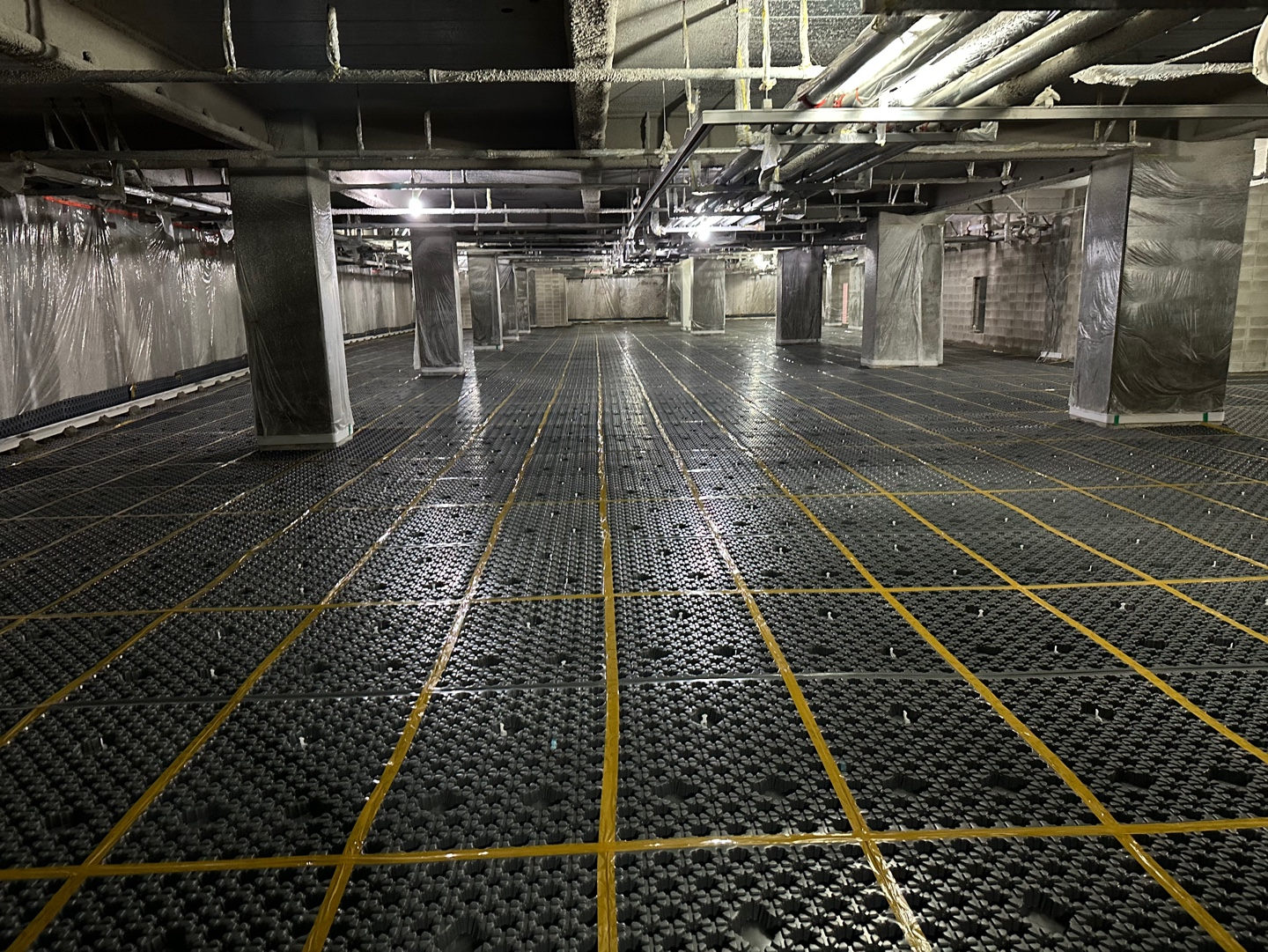

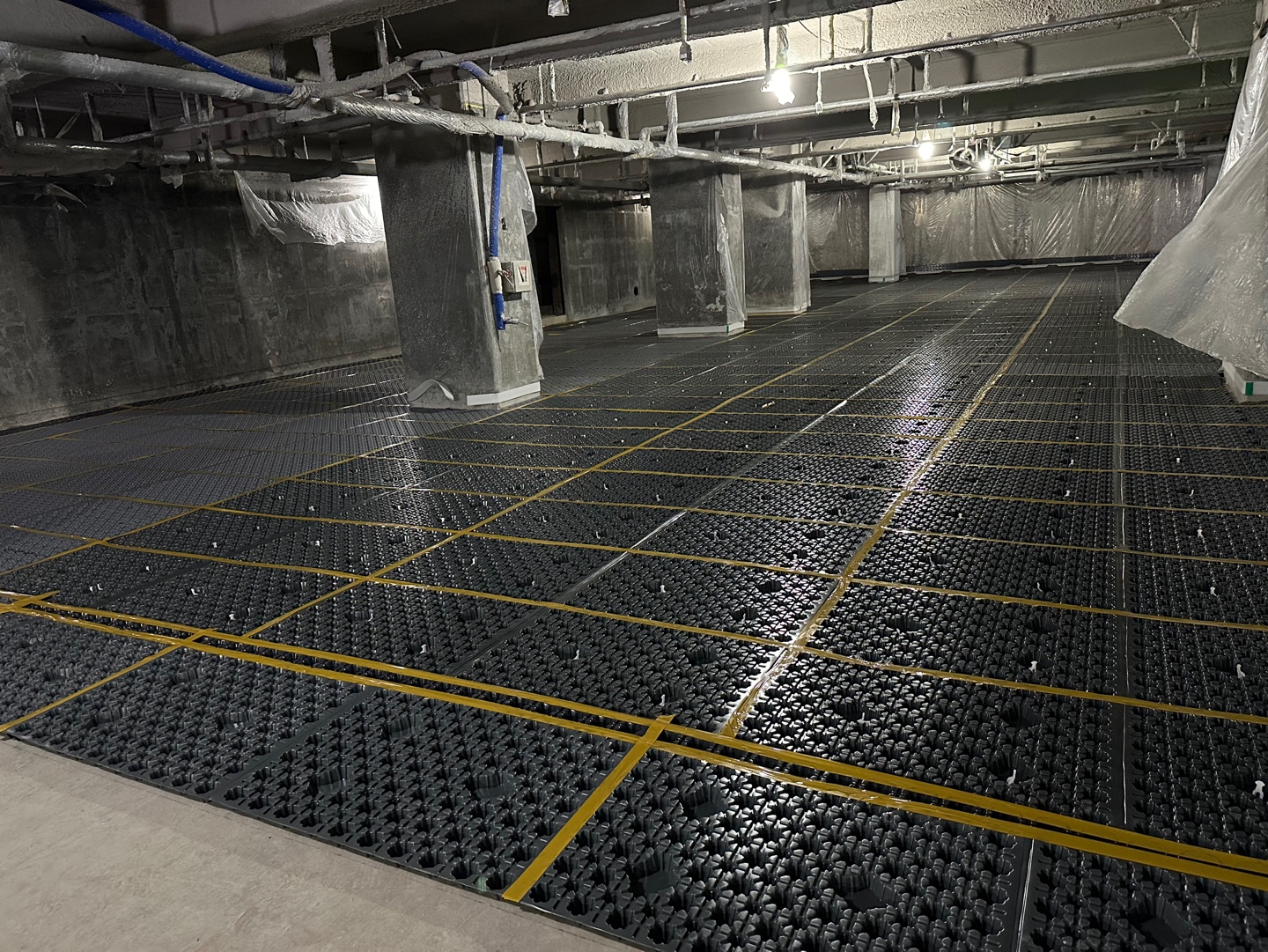

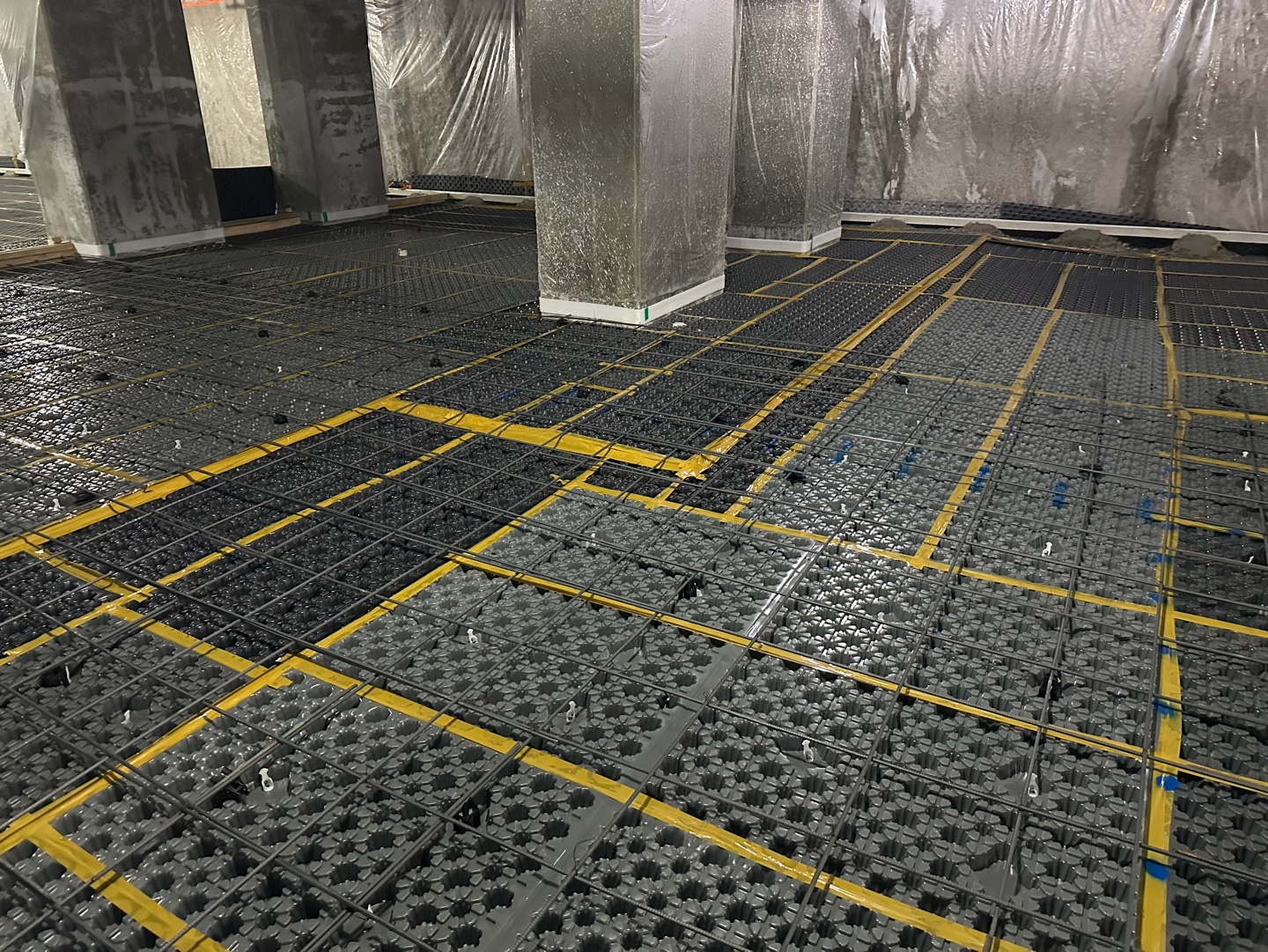

N.F 무소음 와샤 시공사진

시공 실적
